На великих будівлях — складах, цехах, ТРЦ — вікон у стінах недостатньо, щоб освітлити глибокі внутрішні зони. Тут працює зенітне світло: ліхтар на даху дає рівномірне освітлення згори без бічних тіней. Окремі системи можуть поєднувати два завдання — денне світло та природне димовидалення через сертифіковані відкривні модулі. Розберемо, як це влаштовано і що враховувати при виборі.
Що таке зенітний ліхтар і які завдання він вирішує
Зенітний ліхтар — це світлопрозора конструкція на покрівлі для природного освітлення внутрішніх зон. Допустимий ухил, форма й вузол примикання залежать від системи та покрівлі. Димовидалення забезпечує не кожен ліхтар, а лише передбачений проєктом і сертифікований відкривний модуль; він не замінює загальнообмінну вентиляцію.
Застосовують їх там, де стінового світла бракує: у глибоких цехах, на складах, у торгових і виставкових залах, спортивних спорудах, музеях, транспортних хабах.
Денне світло: рівномірність і економія
Зенітне освітлення дає рівне світло згори, без контрастних тіней уздовж стін. За формою ліхтарі бувають стрічкові (над проходами й технологічними лініями), точкові та купольні (локальне світло), пірамідальні й скатні. Вибір форми залежить від сітки колон і конструкції покрівельного пирога.
Димовидалення: як ліхтар стає частиною протипожежної системи
Ліхтарі димовидалення (SHEV — Smoke and Heat Exhaust Ventilation) обладнують електричними або пневматичними приводами та інтегрують із пожежною автоматикою. Відкривний блок обирають за сертифікованими характеристиками, зокрема відповідно до EN 12101-2; час спрацювання та аеродинамічну площу уточнюють у документації конкретного виробу й у проєкті.
У складі розрахованої системи протидимного захисту відкривні модулі допомагають видаляти дим і гарячі гази та підтримувати прийнятні умови на шляхах евакуації. Необхідність і параметри такого рішення визначають проєктом пожежної безпеки з урахуванням аеродинамічної площі, припливу повітря та сценарію пожежі.

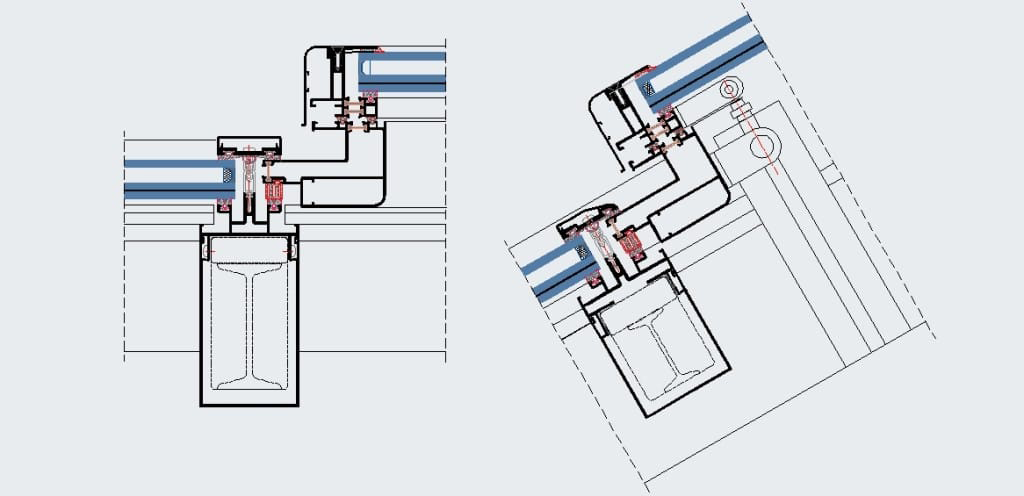

Конструкція: алюмінієвий каркас і заповнення
Несучий каркас ліхтаря — алюмінієвий профіль. Заповнення підбирають під вимоги до світлопропускання, теплотехніки й безпеки: багатокамерний полікарбонат або склопакет із загартованого скла чи триплексу. Для опалюваних приміщень застосовують термоізольований профіль і склопакети, для технічних — спрощені рішення; конкретні параметри визначає теплотехнічний розрахунок.
Алюмінієвий каркас забезпечує довговічність у зовнішньому середовищі та точну геометрію вузлів примикання до покрівельного пирога — тепло-, гідро- й пароізоляції.
Ліхтар під ключ від заводу
LT-Company виготовляє зенітні ліхтарі у межах напрямку світлопрозорих конструкцій, проєктуючи алюмінієвий каркас і вузли примикання під конкретну покрівлю. Суміжні фасадні системи компанії дають змогу узгодити ліхтарі з іншими світлопрозорими конструкціями об’єкта.
Завод повного циклу веде об’єкт від робочих креслень КМ/КМД до виробництва, порошкового фарбування RAL, доставки й монтажу — а межі відповідальності за конструкцію, монтаж і герметичність вузлів фіксують у договорі та проєктній документації. Перелік доступних технічних документів, сертифікатів і декларацій відповідності для конкретної системи узгоджують під час підготовки проєкту. За даними компанії, за 25 років реалізовано понад 400 об’єктів фасадних і світлопрозорих конструкцій.
Коротко про головне
Зенітний ліхтар — це не просто «прозорий дах», а інженерна конструкція для денного світла, яку за потреби комплектують сертифікованими модулями димовидалення. Тип, форму й площу ліхтарів підбирають під конкретний об’єкт, покрівельний пиріг і вимоги пожежної безпеки.
Обговоримо ваш об’єкт
Надішліть план покрівлі та вимоги з димовидалення — інженер підбере тип і площу зенітних ліхтарів під ваш об’єкт і норми.
Часті запитання
Чи можна поєднати денне світло й димовидалення в одному ліхтарі?
Так, якщо в конструкції передбачений сертифікований SHEV-модуль. Його час спрацювання та інші характеристики беруть із документації виробу й пожежного проєкту.
Який максимальний кут нахилу покрівлі для зенітного ліхтаря?
Універсальної межі немає: допустимий ухил визначає обрана система, конструкція покрівлі та проєкт вузла примикання.
