Скляні огородження та поруччя FORTE-PS100 / FORTE-PS108
Цільноскляні поручні огородження власного виробництва — системи FORTE-PS100 та FORTE-PS108 на алюмінієвій клиновій п'яті. Розробляємо КМ/КМД, розраховуємо несучу здатність під навантаження за ДБН і виготовляємо на власному заводі повного циклу — для житлових комплексів, торгових і громадських об'єктів.
Опис систем FORTE-PS100 / FORTE-PS108
Цільноскляне поручне огородження — конструкція без вертикальних стійок і горизонтальних заповнень, де все навантаження від людей і вітру приймає безпосередньо скляне полотно, закріплене в клинову п'яту. LT-Company виготовляє такі системи під власними марками FORTE-PS100 і FORTE-PS108 — від розрахунку несучої здатності та випуску КМ/КМД до монтажу на об'єкті. Це не готовий каталожний виріб, а система, яку інженер підбирає під навантаження, висоту та тип об'єкта: житловий комплекс, торговий центр чи адміністративну будівлю.
Основний несучий елемент обох систем — п'ята клинова з профілю PS100-11, що встановлюється в ряд із мінімальним кроком 300 мм і закріплюється на основі перекриття. Каркас виготовляється зі сплаву АД31Т1 (6063 Т66) з високою корозійною стійкістю: прогноз залишкової міцності через 50 років експлуатації — 204–217 МПа, через 100 років — 180–190 МПа. Різниця між системами — у товщині та конструкції скла: FORTE-PS100 розрахована на скло (триплекс або загартоване) до 12 мм, FORTE-PS108 — на посилений триплекс 16–20 мм для підвищених навантажень і зовнішніх об'єктів громадського призначення.
Скло для обох систем виготовляється безпечним — методом триплексування або загартування, що дає запас міцності при ударних навантаженнях і знижує рівень шуму на 32–45 дБ. Прозоре полотно без металевого обрамлення додатково працює як акустичний та вітровий екран, зберігаючи візуальний зв'язок з фасадом і краєвидом.
Ви працюєте із заводом, а не з посередником
Завод повного циклу групи AMTT
LT-Company (група AMTT) — завод повного циклу з власним ливарним і екструзійним виробництвом: 25 років на ринку, власне виробництво понад 40 000 м², понад 400 реалізованих об'єктів. FORTE-PS100 і FORTE-PS108 — власні системи заводу, профіль клинової п'яти виготовляється на власних екструзійних пресах, а не закуповується у ліцензійних постачальників.
Конструкторсько-проєктне бюро розробляє робочі креслення КМ/КМД під конкретний об'єкт, технічний відділ супроводжує проєкт від розрахунку до монтажу. Продукція відповідає ISO 9001, європейському стандарту EN 1090, має маркування CE.
Технічні переваги систем FORTE-PS100 / PS108
Несуча здатність за ДБН
Крок клинових п'ят та товщина скла розраховуються КБ під горизонтальне навантаження на поручень згідно з ДБН В.2.2-25 та ДБН В.1.2-2 для конкретного типу об'єкта.
Триплекс до 20 мм
FORTE-PS100 — скло до 12 мм, FORTE-PS108 — посилений триплекс 16–20 мм; полотно зберігає цілісність при ударі завдяки плівці триплексу.
Приховане кріплення — клинова п'ята
Скло фіксується в п'яту клинову PS100-11 без наскрізних отворів у полотні — мінімум металу, максимальна оптична прозорість.
Сертифікована якість
Виробництво відповідає ISO 9001, EN 1090, маркування CE; сплав каркаса АД31Т1 (6063 Т66) не схильний до корозійного розтріскування.
Конструктивні елементи системи
Каркас FORTE-PS100 / FORTE-PS108 складається з обмеженого набору профільних елементів власного виробництва — усі виготовляються зі сплаву АД31Т1 (6063 Т66) з високою корозійною стійкістю.
П'ята клинова PS100-11
Основний несучий елемент, встановлюється в ряд із кроком не менше 300 мм, приймає горизонтальне навантаження від полотна.
Кришка п'яти поздовжня PS100-21
Закриває вузол кріплення п'яти, формує естетичний завершений вигляд основи поручня.
Клин п'ятий PS100-31
Фіксує скло в п'яті клиновій, забезпечує рівномірний притиск полотна по всій довжині вузла.
Профіль поручня PS100-41 / PS100-42
Верхній поручень системи — приймає навантаження від дотику й спирання, розрахунковий момент опору Jx=7,68–17,49 см⁴.
Рамний П-профіль Ur19.20.15
Допоміжний профіль обрамлення для торцевих і кутових вузлів конструкції.
Обробка скла
Різання, свердління під точкові вузли, полірування кромки — все у власному цеху обробки скла заводу.
Технічні характеристики систем
| Параметр | FORTE-PS100 | FORTE-PS108 |
|---|---|---|
| Заповнення (скло) | Триплекс або загартоване, до 12 мм | Посилений триплекс, 16–20 мм |
| Кріплення | Клинова п'ята PS100-11, крок ≥ 300 мм | Клинова п'ята PS100-11, крок ≥ 300 мм |
| Матеріал каркаса | АД31Т1 (6063 Т66) | АД31Т1 (6063 Т66) |
| Несуча здатність | Розрахунок за ДБН В.2.2-25, ДБН В.1.2-2 — за проєктом | Розрахунок за ДБН В.2.2-25, ДБН В.1.2-2 — за проєктом, підвищене навантаження |
| Зниження шуму | 32–45 дБ | 32–45 дБ |
| Ресурс каркаса | ≥50 років (204–217 МПа залишкової міцності) | ≥50 років (204–217 МПа залишкової міцності) |
| Типове застосування | Балкони, тераси, внутрішні сходи житлових об'єктів | Громадські будівлі, ТЦ, зовнішні огорожі з підвищеним навантаженням |
Сфери застосування
Житлові комплекси
Огородження балконів, терас і сходових маршів у ЖК — FORTE-PS100 під типове навантаження житлового об'єкта.
Тераси та експлуатовані покрівлі
Зовнішні огорожі з підвищеним вітровим навантаженням — на посиленому триплексі FORTE-PS108.

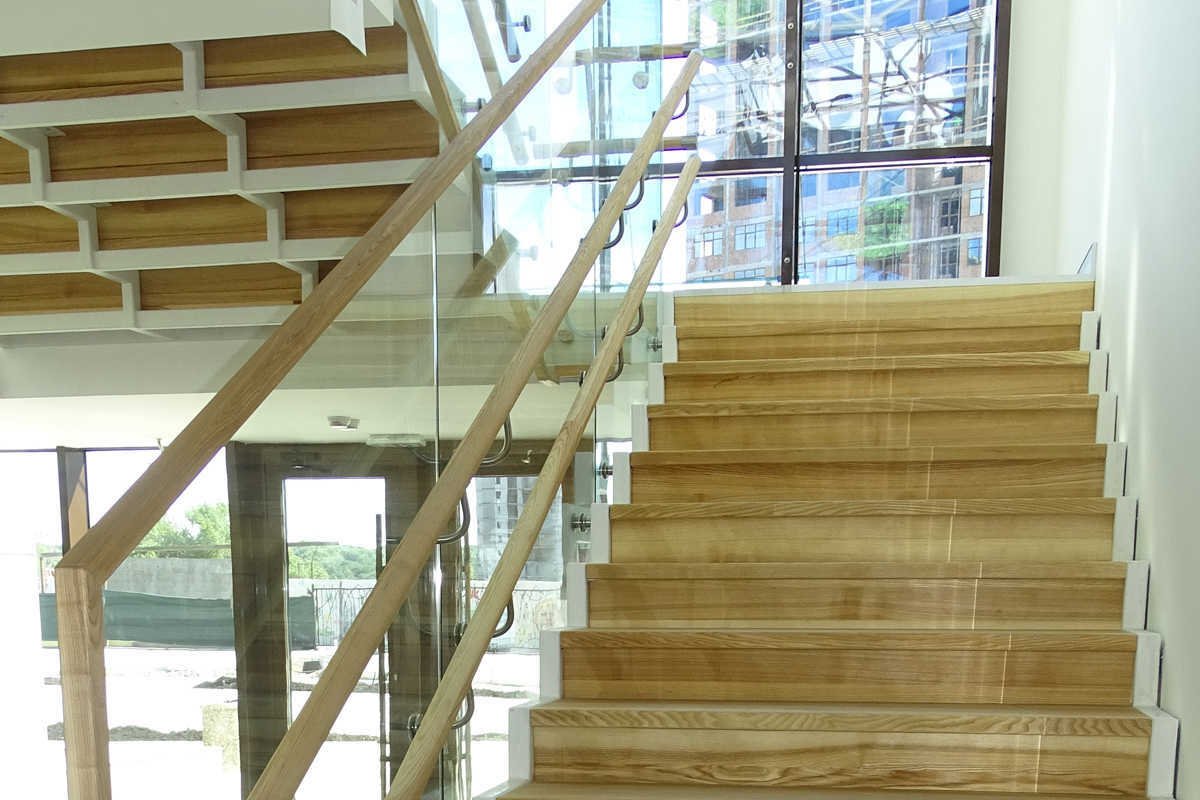

Сходові марші та антресолі
Внутрішні огорожі сходів і галерей у громадських і адміністративних будівлях.
Торгові центри
Огорожі атріумів, ескалаторних зон і галерей із розрахунком на потік відвідувачів.
Офісні та адмінбудівлі
Внутрішні огородження антресолей, сходів і зон з обмеженим доступом.
Об'єкти з протипожежними вимогами
Огорожі шляхів евакуації, розраховані на відповідність нормам ДБН для громадських будівель.
Етапи робіт
ТЗ та замір
Інженер приймає ТЗ, знімає розміри на об'єкті та визначає розрахункове навантаження на поручень.
Розрахунок і КП
Підбір системи (PS100/PS108), товщини скла та кроку п'ят, комерційна пропозиція під бюджет проєкту.
Проєктування КМ/КМД
Конструкторсько-проєктне бюро випускає робочі креслення з перевіркою несучої здатності за ДБН.
Виробництво
Екструзія профілю клинової п'яти, обробка скла (різання, триплексування/загартування) у власному цеху.
Монтаж
Встановлення системи на об'єкті власною бригадою, включно з роботою на діючих майданчиках.
Здача та гарантія
Передача виконавчої документації, гарантія на вузли кріплення та сервісна підтримка.

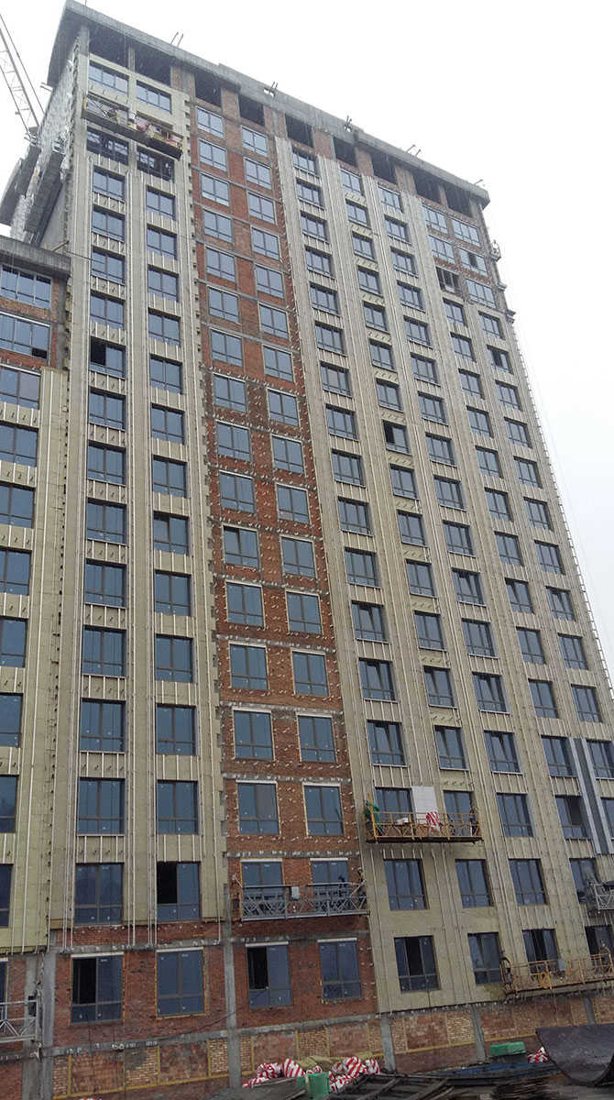

Кейс: поручні огородження ЖК «Новопечерські Липки»
Задача
На об'єкті житлового комплексу «Новопечерські Липки» (100 000 м² загальної забудови) потрібно було огородити тераси і сходові марші прозорим бар'єром без вертикальних стійок, що витримує вітрове навантаження на висотному об'єкті та не перекриває краєвид.
Рішення КБ
Конструкторське бюро розрахувало систему FORTE-PS108 з триплексом 16–20 мм на клиновій п'яті з кроком, що відповідає вітровому навантаженню для висотного житлового об'єкта. Випущено КМ/КМД, узгоджено вузли примикання до парапету.
Результат
Огородження змонтоване власною бригадою заводу з дотриманням графіка генпідрядника, без переробок після приймання. Прозоре полотно зберегло архітектурний задум фасаду і відкритий краєвид з терас.
Вузол кріплення: клинова п'ята
Як працює вузол клинової п'яти
В основі обох систем — вузол клинової п'яти PS100-11, що приймає на себе все горизонтальне навантаження від скляного полотна без наскрізних свердлінь у склі. П'яти встановлюються в ряд з мінімальним кроком 300 мм і закріплюються на основі перекриття або парапету; скло фіксується в п'яті клином PS100-31 з рівномірним притиском по всій довжині вузла, зверху вузол закривається кришкою PS100-21. Такий підхід виключає точкове свердління скла (як у системах на коннекторах-павуках) і знижує ризик появи мікротріщин у зоні кріплення.
Крок п'ят, глибина посадки скла та тип поручня (PS100-41/PS100-42) розраховуються КБ під конкретне навантаження — від внутрішніх сходів до зовнішніх огорож із вітровим навантаженням.
П'ята клинова, крок 300 мм
Мінімальний крок між несучими елементами 300 мм — точний крок визначається розрахунком під навантаження об'єкта.
Без точкового свердління скла
Полотно затискається в п'яту клином, без отворів у склі — знижений ризик локальних напружень у зоні кріплення.
Верхній поручень PS100-41/42
Додатковий профіль поручня для дотикового навантаження — розрахунковий момент опору Jx=7,68–17,49 см⁴ залежно від профілю.
Часті запитання
У які терміни виготовляється партія цільноскляних поручнів?
Термін залежить від обсягу та типу скла (триплекс 12 мм або посилений 16–20 мм для FORTE-PS108): від замовлення профілю клинової п'яти до готової партії — уточнюється за проєктом після затвердження специфікації.
Чи надаєте вузли кріплення у DWG/PDF та КМ/КМД для конструкторів?
Так, проєктно-конструкторське бюро заводу розробляє робочі креслення КМ/КМД на систему поручних огорож із розрахунком несучої здатності під конкретне навантаження та висоту об'єкта.
Яка гарантія на герметичність вузлів кріплення скла?
Гарантія на вузли кріплення клинової п'яти та вузли монтажу надається за проєктом; сплав алюмінієвого каркаса АД31Т1 (6063 Т66) не схильний до корозійного розтріскування під постійним навантаженням.
Чи можете ви монтувати поруччя на діючому майданчику з іншими підрядниками?
Так, бригади заводу регулярно працюють на об'єктах паралельно з іншими підрядниками, узгоджуючи графік монтажу з генпідрядником.
Яка максимальна висота та довжина секції поручного огородження?
Максимальні параметри залежать від типу навантаження (житлове/громадське/протипожежні шляхи) та товщини скла — розраховуються інженером під конкретний проєкт і об'єкт.
Як враховується температурне розширення алюмінієвого каркаса?
Крок клинових п'ят (мінімум 300 мм) і вузли кріплення профілю розраховуються з компенсаційними зазорами під температурне розширення сплаву АД31Т1 відповідно до проєктних навантажень об'єкта.
