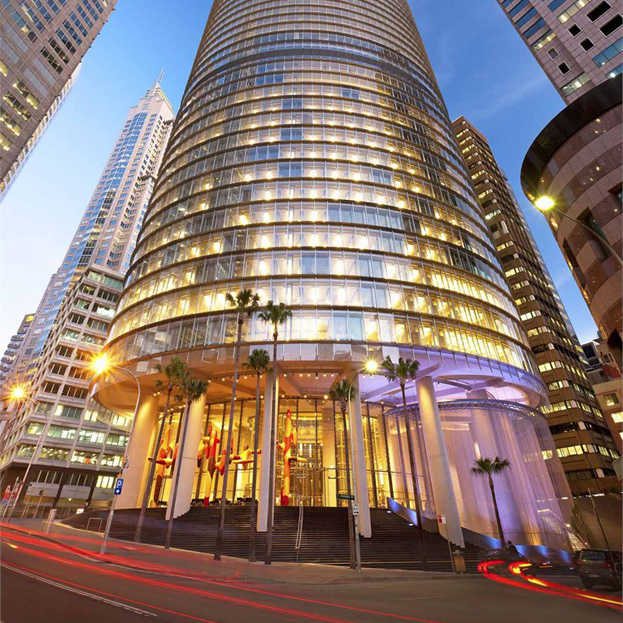

Система вітражна закрита FA50-K50

Система вітражна закрита «FA50-K50» — базове, найбільш затребуване рішення для алюмінієвих світлопрозорих фасадів власної розробки заводу LT-Company. В її основі лежить стійко-ригельний каркас зі стійок і ригелів шириною 50 мм, на який монтується заповнення зі скла або склопакетів. Заповнення спершу фіксується внутрішніми притискними планками, а зверху закривається декоративними кришками шириною 50 мм, які повністю приховують кріпильні вузли та формують охайний, завершений зовнішній вигляд фасаду.

Саме декоративні кришки відрізняють закриту систему від інших вітражних рішень: вони не лише виконують естетичну функцію, а й додатково захищають місця стиків та притисків від атмосферних опадів, вологи та ультрафіолету. Завдяки цьому FA50-K50 ідеально підходить для обробки й утеплення зовнішніх стін — як нового будівництва, так і реконструкції фасадів наявних будівель.

Система розрахована на стійки висотою до 6800 мм і дозволяє вбудувати будь-яке вікно, двері чи приховані створки, що робить її універсальною для об'єктів із зонами природної вентиляції. Декоративні кришки можна анодувати чи фарбувати в будь-який колір за каталогом RAL, узгоджуючи фасад із загальною архітектурною концепцією будівлі. Завдяки уніфікованим вузлам система легко комбінується з вікнами, дверима та вентильованими ділянками в межах одного фасаду, а її ремонтопридатність вища за структурні рішення: за потреби окремий склопакет можна демонтувати й замінити без втручання в сусідні поля скління.

FA50-K50 будується за класичною стійко-ригельною схемою. Вертикальні стійки та горизонтальні ригелі шириною 50 мм утворюють несучу решітку, яку через регульовані кронштейни кріплять до перекриттів. Габарити стійки змінюються в межах 55–200 мм, ригеля — 40–120 мм, що дозволяє розрахувати каркас під конкретні вітрові й вагові навантаження та потрібний крок осей.

Заповнення спирається на EPDM-ущільнювачі та притискається внутрішніми планками. Принципова відмінність закритої системи — зовнішні декоративні кришки шириною 50 мм, які накладаються поверх притисків: вони закривають кріплення, формують охайні лінії фасаду та створюють додатковий бар'єр для опадів і вологи. Кришки можна анодувати або фарбувати за каталогом RAL. Усі профілі — зі сплаву 6063, товщина стінки 1,8–2 мм.

Задача

Засклити та утеплити фасад житлового комплексу площею близько 120 000 м² з дотриманням строків черг будівництва та без втрати теплотехнічних показників огородження.

Рішення КБ

Стійково-ригельний каркас FA50-K50 із власного профілю 6063, декоративні кришки з герметизацією EPDM-ущільнювачем, КМ/КМД під навантаження кожної черги окремо.

Результат

Монтаж виконано власною бригадою на діючому майданчику з паралельними підрядниками, без зривів графіка генпідрядника; об'єкт зданий з повним пакетом виконавчої документації.

Профіль FA50-K50 — власна екструзія заводу LT-Company (група AMTT/FasadMax): два преси Ø5″ і 8″ продуктивністю до 600–800 т профілю на місяць, власне ливарне виробництво алюмінієвих сплавів 20 тис. т/рік. Це не ліцензійна система стороннього постачальника — за геометрією профілю та строками поставки відповідає завод, а не посередник.

Термін залежить від обсягу партії, кольору фарбування RAL та завантаженості виробництва — визначається інженером після аналізу проєкту та специфікації. Власна екструзія та лінія порошкового фарбування дозволяють не залежати від строків стороннього постачальника профілю.

Так. Конструкторсько-проєктне бюро заводу розробляє робочі креслення КМ/КМД під конкретний об'єкт, а після монтажу передається повний пакет виконавчої документації для здачі об'єкта в ДІАМ.

Гарантія на монтажні роботи та герметичність вузлів примикання надається на конструкцію FA50-K50, склад і строк фіксуються в договорі. Стик «планка + декоративна кришка + EPDM-ущільнювач» додатково захищає вузол від опадів і вологи.

Так, регулярно виконуємо шеф-монтаж на об'єктах із паралельними підрядниками, узгоджуємо графік робіт із генпідрядником та дотримуємось вимог з охорони праці на майданчику.

Максимальна висота стійки — до 6800 мм. Габарити стійки — від 55 до 200 мм, ригеля — від 40 до 120 мм залежно від вітрового навантаження та площі заповнення; профілі — зі сплаву 6063, товщина стінки 1,8–2 мм, заповнення від 4 до 46 мм.

Так, компенсаційні зазори у вузлах кріплення та крок кронштейнів розраховуються КБ під температурне розширення алюмінієвого профілю з урахуванням висоти й довжини конкретної площини скління.
