Зенітні ліхтарі
Світлопрозорі дахи та зенітні ліхтарі на базі власної стійково-ригельної системи FA 50: проєктування вузлів, розрахунок снігових і вітрових навантажень, виготовлення профілю на власній екструзії та монтаж під ключ.
Ви працюєте із заводом
Повний виробничий цикл
LT-Company (група AMTT/FasadMax) — завод повного циклу: власне ливарне виробництво алюмінієвих сплавів (20 тис. тонн/рік) та екструзія профілю на двох пресах Ø5″ і 8″ (продуктивність до 600–800 тонн/місяць). Профіль стійково-ригельної системи FA 50 для зенітних ліхтарів — власного виготовлення, а не імпортна ліцензійна система.
Проєктування та сертифікація
Конструкторсько-проєктне бюро розробляє робочі креслення КМ/КМД під конкретну геометрію покрівлі та узгоджує їх з генпроєктантом. Виробництво сертифіковане за ISO 9001, продукція відповідає європейському стандарту EN 1090 з маркуванням CE. За 25 років реалізовано понад 400 об'єктів, власне виробництво — 40 000 м².
Опис системи

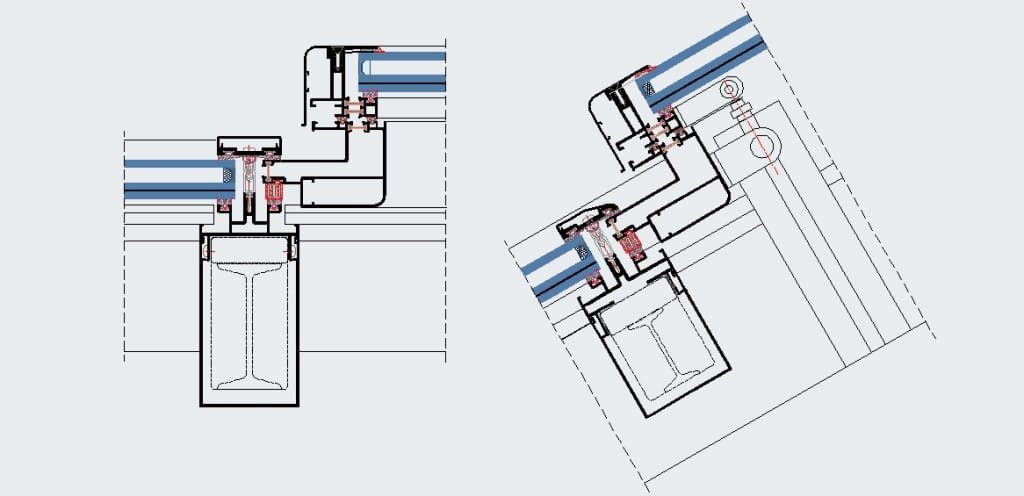

Зенітні ліхтарі — це покрівельна світлопрозора конструкція на базі фасадної стійково-ригельної системи FA 50 власної екструзії LT-Company, адаптована під похилі й плоскі дахи. Несучий каркас зі стійок і ригелів монтується на наявну конструкцію покрівлі, заповнення (склопакет, триплекс) кріпиться прихованими притискними елементами через каучукові ущільнювачі — без зовнішніх декоративних кришок за структурною схемою або з видимими кришками за схемою FA50-K50.
Технічні параметри базової системи FA 50: внутрішня сторона стійки/ригеля — 50 мм, зовнішня сторона (шов) — 20 мм, заповнення — 4–46 мм, товщина алюмінію профілю — 1,8–2 мм, сплав — 6063, максимальна висота однією стійкою — до 6800 мм. Для покрівельного застосування габарити стійок (55–200 мм) і ригелів (40–120 мм) підбираються розрахунком під снігове та вітрове навантаження конкретного об'єкта.
Волога з ригелів відводиться по вертикальних стійках вниз у дренажну систему каркаса — окремо опрацьовується вузол примикання до покрівлі та кожен стик. LT-Company виконує проєктування, виготовлення профілю, обробку скла та монтаж зенітних ліхтарів власною бригадою — без субпідрядників на ключових етапах.
Переваги зенітних ліхтарів
- Розрахунок навантажень. Снігове та вітрове навантаження, а також вага заповнення враховуються КБ на етапі КМ/КМД — під конкретний регіон і геометрію покрівлі.
- Герметичність і дренаж. Волога відводиться від ригелів по стійках у дренажну систему; кожен вузол примикання до покрівлі опрацьовується окремо для унеможливлення протікань.
- Безпечне скло. Для дахового скління застосовується загартоване та багатошарове (триплекс) скло, придатне для роботи в горизонтальній і похилій площині.
- Власна екструзія профілю. Профіль FA 50 виготовляється на власних пресах LT-Company — без залежності від строків постачання ліцензійних систем.
- Приховане кріплення. Заповнення утримується притискними елементами через каучукові ущільнювачі; можливе виконання за структурною схемою без зовнішніх кришок.
- Димовидалення та люки. За проєктом у конструкцію інтегруються люки димовидалення та відкривні елементи для протипожежної вентиляції покрівлі.
Технічна характеристика
| Параметр | Значення |
|---|---|
| Базова система | Стійково-ригельна FA 50 (структурна / FA50-K50 з видимими кришками), власна екструзія |
| Форма ліхтаря | Плоский, похилий скат, склепінчастий — за проєктом покрівлі |
| Внутрішня сторона стійки/ригеля | 50 мм |
| Зовнішня сторона (шов) | 20 мм |
| Габарити стійки | 55–200 мм (за розрахунком навантажень) |
| Габарити ригеля | 40–120 мм |
| Заповнення (скління) | 4–46 мм, загартоване / багатошарове скло (триплекс) |
| Товщина алюмінію профілю | 1,8–2 мм, сплав 6063 |
| Максимальна висота однією стійкою | до 6800 мм |
| Дренаж | Відведення вологи по стійках у дренажну систему каркаса |
| Навантаження | Снігове, вітрове, вага заповнення — розрахунок КБ за регіоном об'єкта |
| Кріплення заповнення | Приховані притискні елементи через каучукові ущільнювачі |
| Додатково | Люки димовидалення, відкривні стулки, мансардні вікна, сонцезахист |
| Застосування | Атріуми, скляні дахи громадських і житлових об'єктів, дитячі та освітні заклади |
Кейс: скляний дах LEAP KIDS
Дитячий садок LEAP KIDS, ЖК Новопечерські Липки — 10 000 м²
Об'єкт: дитячий садок LEAP KIDS, ЖК Новопечерські Липки, вул. Драгомирова, 11Е, Київ. Обсяг робіт — 10 000 м².
Задача. Забезпечити природне освітлення внутрішніх приміщень дитячого закладу через покрівлю, поєднавши світлопрозорий дах з навісним вентильованим фасадом і металопластиковими вікнами на одному об'єкті з підвищеними вимогами до безпеки.
Рішення КБ. Проєктування, виготовлення та монтаж світлопрозорих фасадів (СПОК) і скляного даху на базі стійково-ригельної системи FA 50 у комплексі з навісним вентильованим фасадом на підсистемі Discovery (керамограніт).
Результат. Реалізовано скляний дах і світлопрозорий контур будівлі власного виробництва, об'єкт зданий в експлуатацію у складі ЖК Новопечерські Липки.
Сфери застосування

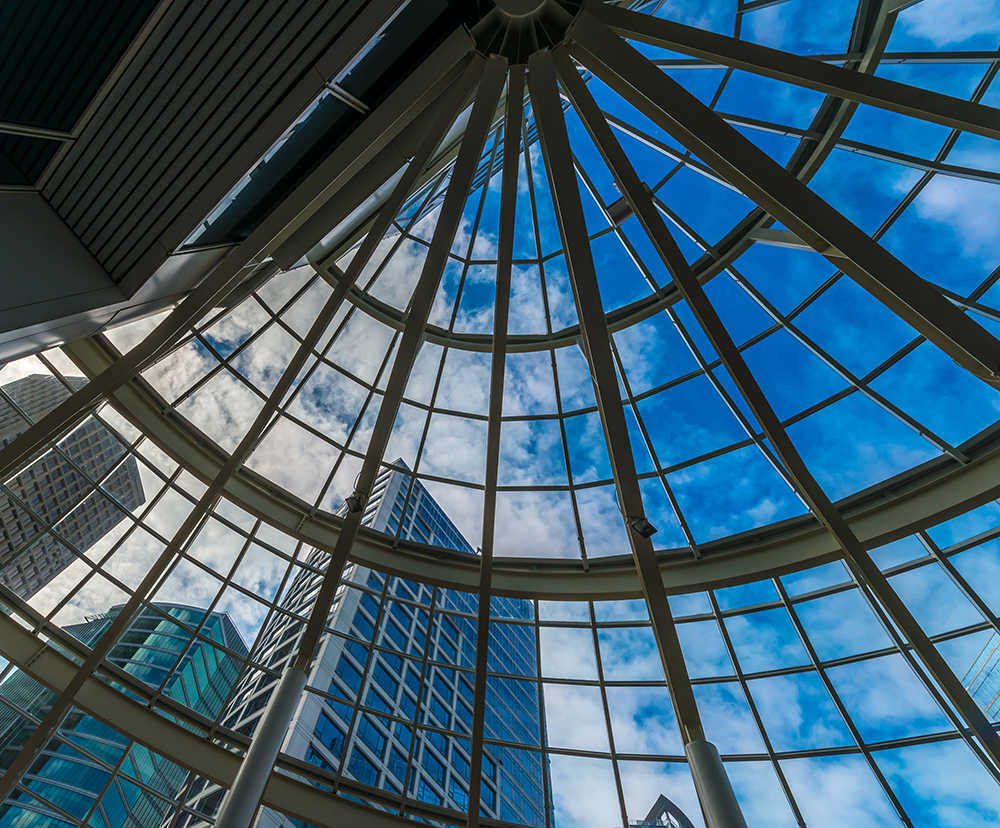

Скляні покрівлі атріумів
Скляні дахи над атріумами, холами та громадськими просторами торгових і бізнес-центрів.
Похилі та плоскі дахи
Світлопрозорі ділянки покрівлі з розрахунком на снігове й вітрове навантаження для природного освітлення великих приміщень.
Освітні та дитячі заклади
Скляні дахи з підвищеними вимогами до безпечного скла та герметичності — школи, дитячі садки (кейс LEAP KIDS).
Повний цикл робіт
Проєктування
Розрахунок снігових і вітрових навантажень, вузлів гідроізоляції та дренажу, випуск КМ/КМД.
Виробництво
Екструзія профілю FA 50, виготовлення притискних елементів та обробка скла для покрівлі на власних потужностях.
Встановлення та монтаж
Монтаж зенітних ліхтарів на об'єкті власною бригадою LT-Company, включно з роботою на діючому майданчику.
Чому LT-Company
Завод повного циклу з власним КБ
Скляний дах — це конструкція з підвищеними вимогами до гідроізоляції та сприйняття снігового навантаження, тому помилки на етапі проєктування коштують дорого. LT-Company — завод повного циклу з власним КБ: ми розраховуємо вузли й випускаємо КМ/КМД, виготовляємо профіль FA 50 на власній екструзії та монтуємо зенітні ліхтарі власною бригадою. Завдяки цьому всі стики й примикання герметичні, а дах надійно захищений від протікань.
Для кожного об'єкта підбираємо оптимальне рішення — плоский чи похилий дах, скляну покрівлю складної форми або комбінацію зі світлопрозорим фасадом — і за потреби інтегруємо люки димовидалення чи сонцезахист. Виробництво сертифіковане за ISO 9001 і EN 1090 з маркуванням CE, супровід проєкту від ескізу до монтажу під ключ дає замовнику передбачувані строки та результат.
Кут нахилу та відведення води
Мінімальний кут нахилу світлопрозорої покрівлі — від 5–10°: цього достатньо для природного відведення дощової води та самоочищення скла від снігу. Волога й конденсат відводяться інтегрованими дренажними каналами профілю, а снігові й вітрові навантаження розраховує конструкторське бюро згідно з ДБН В.1.2-2:2006.
Часті запитання
Хто виконує розрахунок снігових і вітрових навантажень?
Розрахунок навантажень і вузлів кріплення виконує конструкторсько-проєктне бюро LT-Company з випуском робочих креслень КМ/КМД для узгодження з генпроєктантом об'єкта.
На базі якої системи виконуються зенітні ліхтарі?
Базова система — стійково-ригельна FA 50 (зовнішня ширина 20 або 50 мм, заповнення 4–46 мм, сплав алюмінію 6063) власної екструзії LT-Company, адаптована під покрівельне застосування з посиленим дренажем.
Які терміни виготовлення партії профілю?
Терміни залежать від обсягу та складності вузлів покрівлі — уточнюються за проєктом після узгодження робочих креслень КМ/КМД. Власна екструзія дозволяє не залежати від строків постачання ліцензійного профілю.
Як вирішено питання гідроізоляції та водовідведення?
Волога з ригелів відводиться по вертикальних стійках вниз у дренажну систему каркаса. Скло кріпиться прихованими притискними елементами через каучукові ущільнювачі, вузли покрівлі виконуються за окремими технічними кресленнями.
Чи дається гарантія на герметичність вузлів і стиків?
Так, гарантійні зобов'язання на вузли й стики фіксуються в договорі підряду; конкретний строк — за проєктом і типом заповнення.
Чи можна монтувати зенітні ліхтарі на діючій покрівлі?
Так, монтаж зенітних ліхтарів виконується власною бригадою LT-Company з узгодженням графіка робіт із генпідрядником, включно з роботою на висоті та поетапною здачею ділянок покрівлі.
Який максимальний розмір каркаса?
Габарити стійки — від 55 до 200 мм, ригеля — від 40 до 120 мм, максимальна висота однією стійкою до 6800 мм; для покрівельного застосування розмір уточнюється розрахунком під конкретне снігове й вітрове навантаження.
