Каркасний фасад FA 50

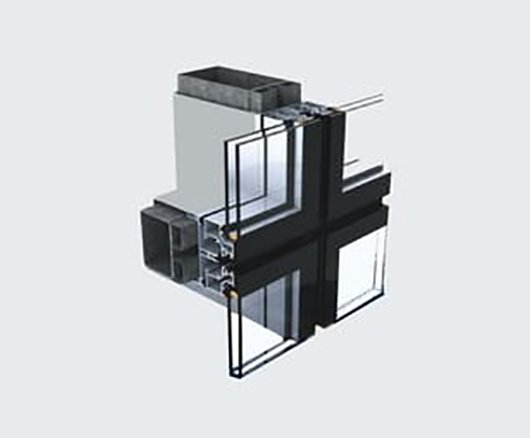

FA 50 — власна стійково-ригельна (каркасна) система LT-Company для великогабаритного світлопрозорого скління фасадів. Несучий каркас зі стійок і ригелів розташовується з внутрішньої сторони стіни: стійки монтуються вертикально, до них механічним шляхом кріпляться горизонтальні ригелі. Ширина видимої з приміщення частини профілю — 50 мм.

Заповнення (склопакет, композитна касета, глухі та відкривні елементи) встановлюється на опори з пластиковою прокладкою й фіксується до ущільнювачів каркаса притискними планками через каучуковий ущільнювач. Планки кріпляться до несучих профілів нержавіючими самосвердлувальними гвинтами 4,8 мм із термоізолюючими шайбами з кроком не більше 150 мм і закриваються декоративними кришками — фасад може бути двоколірним: каркас в одному кольорі RAL, кришки — в іншому.

Передбачено два конструктивних варіанти виконання: FA50-K50 — з видимими декоративними кришками (класичний стійково-ригельний вітраж), і закрита структурна версія — без притискних кришок, зі склопакетами на структурному силіконі та швами EPDM/силікон шириною 20 мм, що дає ефект суцільної скляної стіни. Вбудовані поворотно-відкидні стулки внутрішнього чи зовнішнього відкривання забезпечують вентиляцію без порушення цілісності фасаду. Волога з ригелів відводиться по вертикальних стійках у дренажну систему.

Профіль виготовляється на власному екструзійному виробництві LT-Company зі сплаву алюмінію 6063, всі вузли розробляються конструкторсько-проєктним бюро (КМ/КМД) під конкретний об'єкт і узгоджуються з генпроєктувальником.

FA50-K50 — універсальна каркасна система з видимими декоративними кришками профілю: вертикальні стійки, до яких механічним шляхом кріпляться горизонтальні ригелі, зовні закриті притискними планками. Класичний і найбільш ремонтопридатний варіант вітражного скління — заміна окремого заповнення не вимагає демонтажу сусідніх елементів.

Закрита структурна версія FA 50 виключає зовнішні декоративні кришки: склопакети монтуються на структурному силіконі з ущільнювальними швами EPDM/силікон шириною 20 мм. Зовні видно лише скло та тонкий шов — фасад читається як суцільна скляна площина. Несучий каркас при цьому залишається видимим тільки зсередини приміщення.

Бізнес-центри

Вітражне скління фасадів БЦ великими прогонами між поверхами, у поєднанні з НВФ на глухих ділянках.

Житлові комплекси

Скління лоджій, входних груп і громадських просторів ЖК з високими вимогами до геометрії та герметичності.

Торгові та виставкові центри

Великі скляні площини вітрин, атріумів і демонстраційних холів без візуального дроблення фасаду.

Задача. Для громадського простору і входної групи ЖК потрібне було вітражне скління великими прогонами з висотою стійки понад 5 м, без проміжних горизонтальних стиків по висоті поверху, з візуально легким каркасом.

Рішення КБ. Конструкторсько-проєктне бюро LT-Company розробило вузли кріплення на базі FA 50 з розрахунком на вітрове навантаження, підібрало переріз стійки під прогін і склало КМ/КМД, узгоджені з генпроєктувальником. Профіль виготовлено на власній екструзії, вузли водовідведення інтегровано в стійки.

Результат. Змонтовано вітражне скління атріуму та входної групи на об'єктах ЖК «Новопечерські Липки» та «Бульвар Фонтанів» — з дотриманням термінів виробництва партії та без відхилень по геометрії на монтажі.

FA 50 — власна розробка заводу LT-Company: профіль виготовляється на нашій екструзії, а не закуповується за ліцензією стороннього виробника. Це дає контроль над геометрією перерізу, термінами партії під об'єкт і можливість адаптувати вузли під нестандартні архітектурні рішення. Проєктування, виробництво профілю та монтаж виконуються власними силами заводу — без розриву відповідальності між підрядниками.

Виробництво та монтаж відповідають ISO 9001, EN 1090, продукція маркована CE. Конструкторсько-проєктне бюро розробляє робочі креслення КМ/КМД під конкретний об'єкт і узгоджує їх з генпроєктувальником. Замовник обирає між закритою версією FA50-K50 з декоративними кришками та структурним варіантом без притискних елементів — ми супроводжуємо проєкт від розрахунку до здачі фасаду під ключ.

Терморозрив і теплоізоляція. «Теплі» серії профілю з поліамідним терморозривом забезпечують низький коефіцієнт теплопередачі Uf і відповідність ДБН В.2.6-31:2021 — це критично для опалюваних об’єктів і сертифікації.

Протипожежні відсічки. У місцях міжповерхових перекриттів встановлюються протипожежні відсічки з мінеральної вати та оцинкованої сталі, які перешкоджають поширенню вогню між поверхами по фасаду.

Це стійково-ригельна світлопрозора фасадна система власної розробки LT-Company: несучий каркас зі стійок і ригелів, до якого механічним шляхом кріпиться заповнення (склопакет, композитна касета) із зовнішніми притискними планками та декоративними кришками.

Термін залежить від обсягу партії та завантаженості екструзійного виробництва (потужність до 600–800 т профілю/місяць). Точний термін фіксується в КП після узгодження специфікації.

Так, конструкторсько-проєктне бюро заводу розробляє робочі креслення КМ/КМД під конкретний об'єкт, узгоджені з генпроєктувальником.

Гарантійні зобов'язання на герметичність вузлів фіксуються в договорі за проєктом — залежать від типу заповнення, ущільнювачів (EPDM/силікон) і умов експлуатації об'єкта.

Так, монтажні бригади LT-Company працюють на діючих майданчиках з узгодженням графіка робіт із генпідрядником та дотриманням техніки безпеки об'єкта.

Максимальна висота однією стійкою — до 6800 мм. Габарити стійки — від 55 до 200 мм, ригеля — від 40 до 120 мм, заповнення — 4–46 мм. Точні параметри під об'єкт розраховує КБ.

Вузли кріплення та дренажна система розраховані на компенсацію теплового розширення алюмінієвого профілю (сплав 6063); водовідведення з ригелів іде по вертикальних стійках у дренажні канали.
