Зимові сади: конструкція та скління під ключ
Інженерна світлопрозора конструкція на власному алюмінієвому профілі заводу: теплий або холодний контур, стійково-ригельне скління, КМ/КМД під об'єкт, гарантія 3 роки на монтаж.

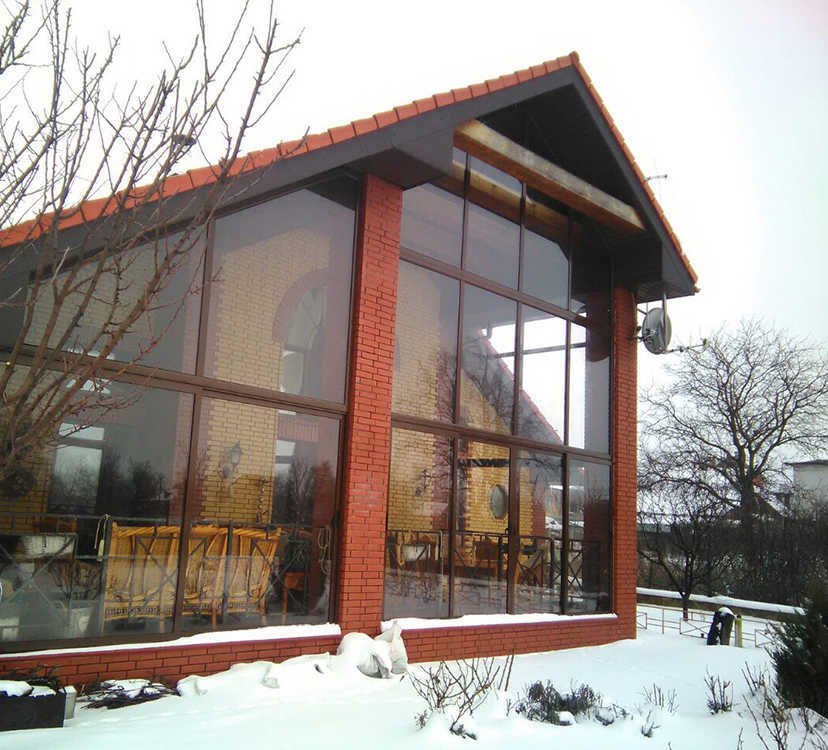

Зимовий сад — це світлопрозора конструкція, де більшу частину огороджувальних поверхонь (стіни, а часто і дах) займає скління на алюмінієвому каркасі. Це не садівнича споруда, а інженерний об'єкт: несучий каркас, вузли кріплення до наявних конструкцій будинку, розрахунок вітрових і снігових навантажень на покрівлю, теплотехніка контуру.
LT-Company (група AMTT/FasadMax) — завод повного циклу з власною екструзією алюмінієвого профілю: від литва сплавів і пресування профілю до конструкторського бюро, збирання конструкцій і монтажу. Профіль під зимові сади не закуповується у третіх постачальників, а виготовляється на власних потужностях — це дозволяє тримати терміни поставки профілю під контролем і адаптувати перерізи під нетипову геометрію об'єкта.
Ви працюєте із заводом, а не з посередником
Власна екструзія профілю
Два преси Ø5″ і 8″, продуктивність до 600–800 т профілю/місяць. Профіль під конструкцію зимового саду виготовляється на власному виробництві, а не закуповується у третіх постачальників.
Сертифікація ISO 9001 / EN 1090 / CE
Система менеджменту якості ISO 9001, виробництво відповідає європейському стандарту EN 1090, продукція маркується CE.
КБ КМ/КМД під об'єкт
Конструкторсько-проєктне бюро розробляє робочі креслення КМ/КМД: вузли кріплення до несучих конструкцій, перерізи каркаса, вузли покрівлі та стикування рам.
25 років і 400+ об'єктів
Досвід проєктування та монтажу світлопрозорих конструкцій на об'єктах різної складності — від приватних будинків до багатофункціональних комплексів.
Власна лабораторія контролю якості
Багатоступінчаста дегазація й фільтрація сплавів (30–50 PPI), спектрометр ARL, контроль геометрії профілю на кожному етапі.
Порошкове фарбування RAL
Власна лінія полімерного фарбування з хімпідготовкою — будь-який колір RAL, у т. ч. двоколірне рішення каркаса й декоративних кришок.
Технічні переваги конструкції

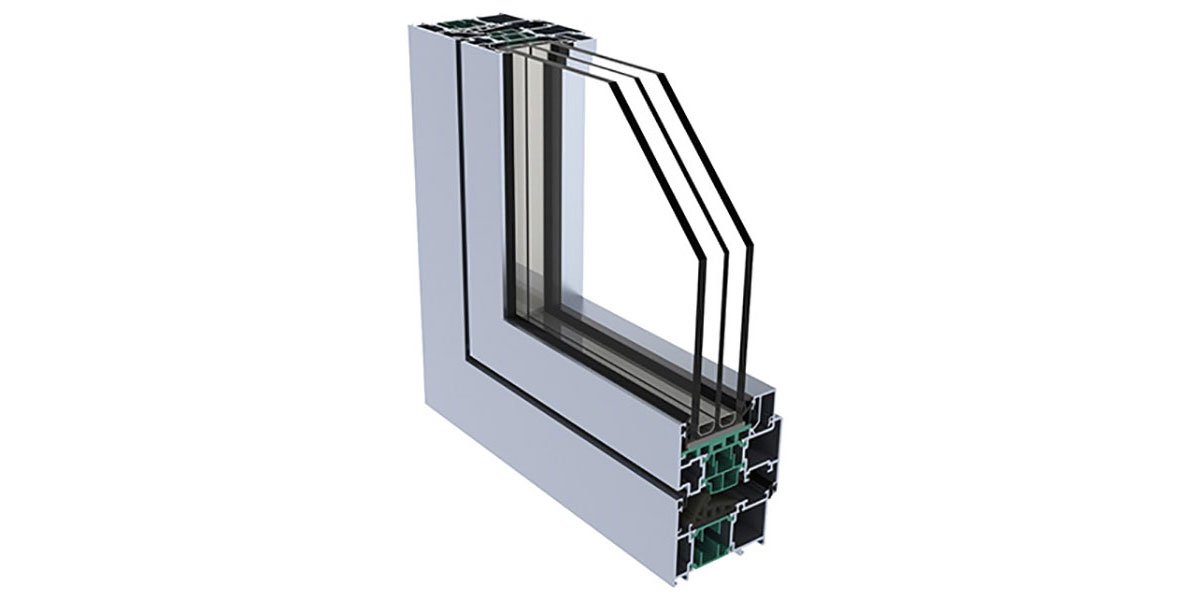

Теплий контур WT74
Система FORTE-WT74 з поліамідними термомостами глибиною 34 мм — профілі відповідають групі теплоізоляції 2,1 за DIN 4108, найвищий клас для алюмінієвих систем.

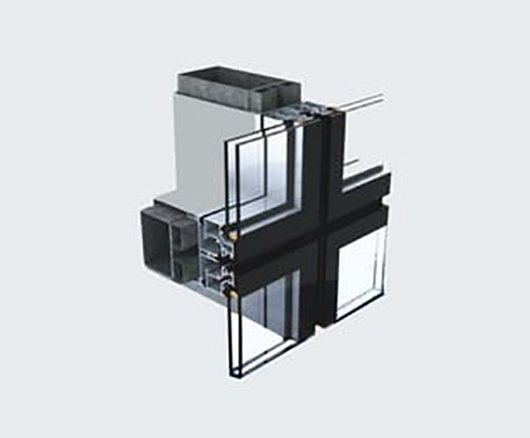

Несуча здатність каркаса
Стійково-ригельний каркас FA 50 витримує прогін до 6800 мм однією стійкою; вузли покрівлі й імпости розраховуються КБ під вітрові та снігові навантаження об'єкта.
Герметичність вузлів
Структурні силіконові або EPDM-шви шириною 20 мм, притискні планки з термоізолюючими шайбами з кроком не більше 150 мм — вологовідведення через дренажну систему стійок.
Точність геометрії профілю
Власна екструзія дозволяє виготовляти нетипові перерізи під складну геометрію даху та стикування рам під кутом, без узгодження з ліцензіаром системи.
Вентиляція без порушення фасаду
Поворотно-відкидні стулки, вбудовані у стійково-ригельний каркас, забезпечують провітрювання, не порушуючи однорідність зовнішньої площини скління.
Гарантія 3 роки на монтаж
Власне виробництво і монтажні бригади заводу дозволяють надавати гарантію 3 роки на конструкцію та герметичність вузлів.
Типи конструкції зимового саду
Прибудова до фасаду
Світлопрозорий об'єм на теплому контурі WT74, приєднаний до наявної стіни — вузол примикання розраховується КБ під конкретний фасад.
Веранда з холодним контуром
Сезонна конструкція на системі FA 50 без термоізоляції каркаса — нижча вартість профілю за рахунок спрощеного контуру.
Надбудова зі скляним дахом
Комбінація вертикального скління FA 50 та похилої покрівлі з розрахунком вузлів водовідведення і снігового навантаження.
Окрема світлопрозора споруда
Автономна конструкція на фундаменті — повний розрахунок несучого каркаса та теплотехніки під цілорічну експлуатацію.
Сфери застосування
Приватні будинки та котеджні містечка
Прибудова або надбудова зі склінням як частина проєкту генпідрядника.
Реконструкція терас і веранд
Переведення відкритої тераси у всесезонний контур із розрахунком навантаження на наявний фундамент.
Скляні надбудови дахів
Світлопрозора покрівля з розрахунком снігового навантаження та вузлів водовідведення.
Комерційні об'єкти
Зали ресторанів, шоуруми, лобі — скляний об'єм як частина архітектурного проєкту.
Об'єкти з вимогами до КМ/КМД
Конструкції, що потребують погодженої з проєктувальником документації та розрахунку вузлів.
Комбінація з вентфасадом чи вітражем
Стикування зимового саду з наявною фасадною системою будівлі (НВФ Discovery, FA 50).
Технічна таблиця конструкції
Тип контуру, система профілю та параметри скління обираються під конкретний об'єкт і фіксуються в проєкті КБ. Точні цифри навантажень і теплотехнічний розрахунок — за проєктом.
| Параметр | Теплий контур | Холодний контур |
|---|---|---|
| Система профілю | FORTE-WT74 (термомости 34 мм) | FORTE-FA 50 (стійково-ригельна) |
| Термоізоляція профілю | Група 2,1 за DIN 4108 (найвища) | Без термомостів — сезонна експлуатація |
| Скління / склопакет | Однокамерний або двокамерний склопакет | Одинарне скло або склопакет, заповнення 4–46 мм |
| Дах / покрівля | FA 50 з посиленими імпостами під снігове навантаження | FA 50, ухил і вузли водовідведення за проєктом |
| Макс. висота (одна стійка) | Уточнюється за проєктом | До 6800 мм |
| Вентиляція | Поворотно-відкидні стулки в каркасі | Поворотно-відкидні стулки в каркасі |
| Застосування | Цілорічна експлуатація — лаунж, кабінет, їдальня | Сезонна експлуатація — веранда, оранжерея |
| Гарантія | 3 роки на монтаж і герметичність вузлів | 3 роки на монтаж і герметичність вузлів |
Системи профілю власного виробництва
Етапи робіт
Вимір, ТЗ і КМ/КМД
Вимір на об'єкті, розрахунок навантажень і випуск робочих креслень КМ/КМД конструкторським бюро заводу.
Екструзія профілю та виробництво
Виготовлення профілю на власних пресах, збирання каркаса та склопакетів під затверджений проєкт.
Монтаж на об'єкті
Установка конструкції монтажними бригадами заводу, у т. ч. на діючих будівельних майданчиках, з гарантією 3 роки.
Чому LT-Company
Кейс
Скляна надбудова та світлопрозорий контур — ЖК «Бульвар Фонтанів», 120 000 м²
Задача: реалізувати світлопрозорі конструкції на об'єкті великого масштабу з дотриманням єдиної архітектурної концепції фасаду та термінів генпідрядника.
Рішення КБ: розрахунок вузлів кріплення каркаса до несучих конструкцій, випуск КМ/КМД, виготовлення профілю на власній екструзії під задану геометрію, узгоджений графік монтажу на діючому майданчику.
Результат: світлопрозорі конструкції здані в узгоджені терміни, вузли герметизовані за проєктом, гарантія 3 роки на монтаж.
Клімат-контроль і безпека скління
Сонцезахист і вентиляція. Щоб зимовий сад не перегрівався влітку, інтегруємо зовнішнє затінення (рафштори, маркізи), дахові люки з автоматичним приводом та мультифункціональне скло Double Silver, яке відсікає сонячне тепло, але утримує енергію опалення взимку.
Безпека похилого даху. Для скління даху діє правило безпечної формули: зовні — загартоване скло, зсередини — триплекс (багатошарове скло), щоб при розбитті осколки утримувалися плівкою й не падали всередину.
Часті запитання
Який контур конструкції обрати для зимового саду — теплий чи холодний?
Для приміщення з цілорічною експлуатацією (лаунж-зона, кабінет, їдальня) закладаємо теплий контур на системі FORTE-WT74 з поліамідними термомостами 34 мм. Для сезонної веранди або оранжереї достатньо холодного контуру на системі FA 50. Вибір контуру фіксується в проєкті КБ на етапі ТЗ.
Які терміни виготовлення партії профілю та конструкції?
Терміни залежать від обсягу профілю, конфігурації даху та навантаження виробництва — визначаються після затвердження КМ/КМД. Власна екструзія профілю (два преси, до 600–800 т/міс) дозволяє не залежати від імпортних поставок системи.
Чи розробляєте КМ/КМД і статичний розрахунок конструкції зимового саду?
Так. Конструкторсько-проєктне бюро заводу розробляє робочі креслення КМ/КМД під конкретний об'єкт — вузли кріплення до несучих конструкцій, перерізи стійково-ригельного каркаса, вузли покрівлі.
Яка гарантія на герметичність вузлів і стиків скління?
Герметичність забезпечується структурними силіконовими або EPDM-швами шириною 20 мм і притискними планками з термоізолюючими шайбами. На монтаж конструкції надається гарантія 3 роки.
Яка максимальна висота та розміри конструкції?
На системі FA 50 максимальна висота однією стійкою — до 6800 мм, заповнення від 4 до 46 мм. Для більших прогонів та скляного даху КБ розраховує посилені імпости й додаткові опори за навантаженнями конкретного об'єкта.
Як компенсується температурне розширення профілю зимового саду?
Так, КБ закладає компенсаційні зазори у вузлах стикування рам і покрівлі відповідно до довжини прогонів і кліматичного навантаження регіону — це частина розрахунку КМД.
Чи можете монтувати зимовий сад на діючому майданчику з іншими підрядниками?
Так, монтажні бригади заводу працюють на діючих об'єктах за графіком генпідрядника, з узгодженням послідовності робіт і технікою безпеки майданчика.
Проєктуєте світлопрозору конструкцію на об'єкті?
Надішліть проєкт на прорахунок — КБ заводу підбере систему, розрахує вузли та підготує КМ/КМД.
