«Фасадна система» — надто широке поняття: під ним ховаються два принципово різні продукти. Каркасний (стійково-ригельний) фасад — це світлопрозора оболонка зі скла, а навісний вентильований — непрозора утеплена стіна з облицюванням. Плутати їх на етапі проєкту дорого. Розберемо, як влаштований каркасний фасад і коли обирати саме його.
Що таке каркасний (стійково-ригельний) фасад
Стійково-ригельний фасад — це спосіб світлопрозорого скління, за якого на будівлю кріпиться алюмінієвий каркас із вертикальних стійок і горизонтальних ригелів, у який встановлюють склопакети. Це несуча світлопрозора оболонка — на відміну від навісного вентильованого фасаду, що є непрозорою утепленою системою з облицюванням.
Із чого складається система

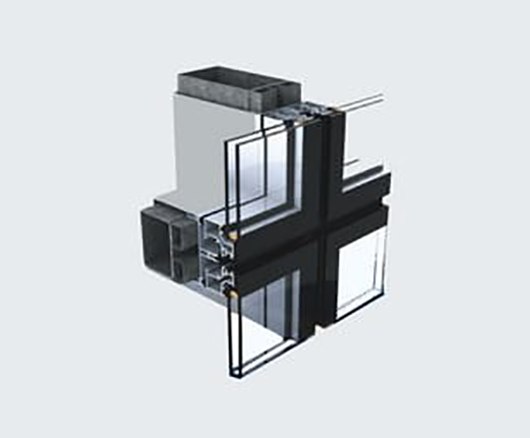

Каркас формують вертикальні профілі-стійки, до яких кріпляться горизонтальні ригелі. Склопакети фіксують до несучого каркаса притискними планками, поверх яких встановлюють декоративні кришки. Вузол «стійка-ригель» відповідає за герметичність і водовідведення, тому саме до нього найвищі вимоги.
Закрита й напівзакрита система
За виконанням систему поділяють на закриту й напівзакриту. У закритій видно дві декоративні кришки — вертикальну й горизонтальну; у напівзакритій (напівструктурній) — лише одну. Це впливає на вигляд фасаду: від вираженої сітки членувань до майже суцільної скляної площини.
Каркасний і вентильований фасад: коли який
Каркасний фасад обирають, коли потрібна велика площа скління, денне світло й панорамність — офіси, бізнес-центри, вітрини, атріуми. Вентильований — коли пріоритет у теплоізоляції непрозорої стіни й довговічному облицюванні.
Обидві системи кріпляться до несучих конструкцій будівлі, але виконують різні завдання: стійково-ригельна формує світлопрозору оболонку, а вентильована — утеплений непрозорий контур з облицюванням. На одному об’єкті їх часто комбінують: світлопрозорі зони — стійково-ригельні, глухі — навісний вентильований фасад. Завод проєктує обидві системи в одному комплекті.
Технічні межі системи

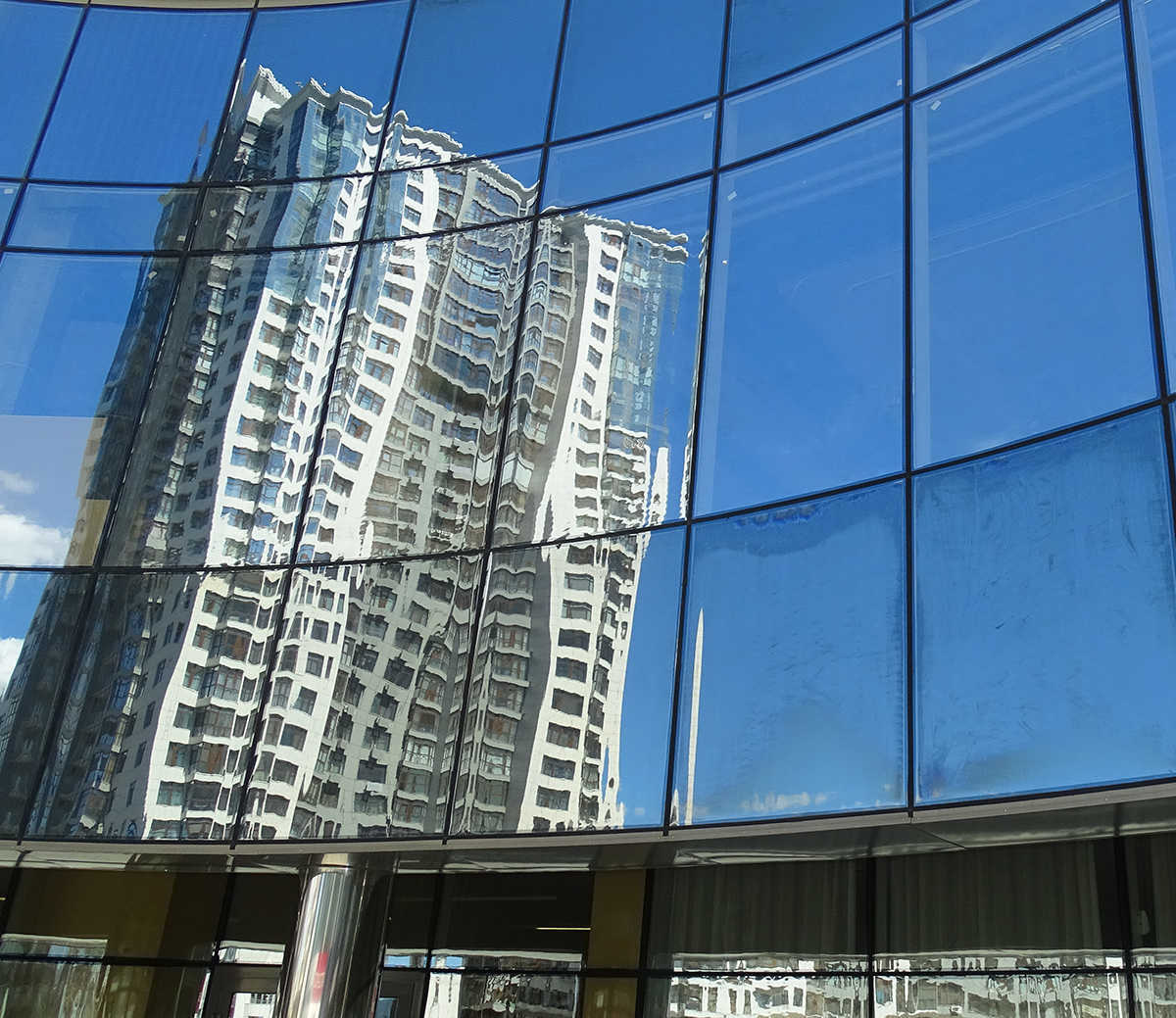

Ресурс і технічні межі стійково-ригельного фасаду залежать від профілю, покриття, ущільнювачів, догляду та умов експлуатації. Для системи FA 50 видима ширина профілю становить 50 мм, а заповнення, висоту стійок, притискні елементи та шви підбирають за технічним каталогом і статичним розрахунком. Класичне, напівструктурне та структурне виконання не ототожнюють — остаточну конфігурацію фіксують у робочій документації.
Власна система і виробництво під ключ
Профіль FA 50 виготовляється на виробничих потужностях компанії, тому нестандартні вузли узгоджують із робочими кресленнями КМ/КМД. Перелік доступних технічних документів, сертифікатів і декларацій відповідності для конкретної системи узгоджують під час підготовки проєкту. Система постачається під ключ: проєкт → профіль → фарбування → монтаж.
Суміжні світлопрозорі рішення — структурна та напівструктурна системи скління — реалізують на тому самому профілі.
Коротко про головне
Головне — не переплутати: каркасний фасад світлопрозорий і несе скло, вентильований непрозорий і несе облицювання. Для великих скляних площин обирають стійково-ригельну систему, для утеплених стін — вентильовану, а на складних об’єктах їх поєднують.
Обговоримо ваш об’єкт
Надішліть фасадні розрізи — інженер підбере стійково-ригельну або комбіновану систему та підготує попередній розрахунок вузлів під ваш об’єкт.
Часті запитання
Чим каркасний фасад відрізняється від вентильованого?
Каркасний фасад світлопрозорий (скло в алюмінієвому каркасі), а вентильований — непрозорий утеплений з облицюванням.
Яка максимальна висота стійки?
У системі FA 50 можливе застосування стійки довжиною до 6800 мм, але допустимий проліт і переріз профілю для кожного об’єкта підтверджує конструктивний розрахунок.
